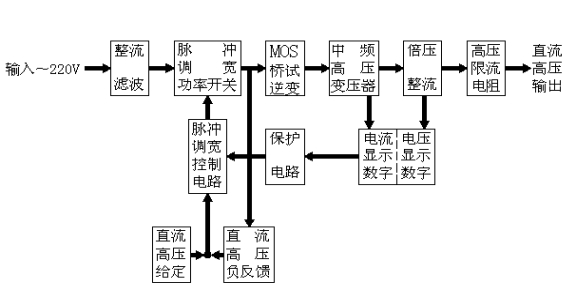

工作原理框图
产品特点
●机箱采用铝合金机箱。
●采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
●采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
●全量程平滑调压，电压调节精度好，调节精度≤1%，稳定度≤1.5%，电压误差±（1.5%±2个字），电流误差±（1.5%±2个字）。
●升压电位器零起升压。
● 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.5%±2个字）。
●过压保护采用拔码设定，一目了然，误差±1%。
●倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
●ZZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
技术参数
规格
120/5
200/2
200/3
200/5
300/2
300/5
额定电压
120
200
200
200
300
300
额定电流
5
2
3
5
2
5
额定功率
600
400
600
1000
600
1500
机箱重量
6.0
5.5
6.0
6.5
6.5
7.5
倍压重量
7.8
8.7
9
9
11
12.5
倍压高度
680
970
970
970
1250
1250
电压测量精度
数显表 ±（1.5%读数±2个字）
电流测量精度
数显表 ±（1.5%读数±2个字）
波纹系数
≤0.5%
电压稳定度
随机波动，电源电压变化±10%时≤1%
过载能力
空载电压可超出额定电压10%使用10分钟大充电电流为1.25倍额定电流
电源
单相交流50HZ 220V±10%
工作方式
间断使用
连续时间长为10分钟
工作环境
温度：-10~40℃
相对湿度：室温为25℃时不大于85%（无凝露）
海拔高度：1500米以下
带电容负荷能力
被试品电容量无限制
可用1.5倍的额定电流充电
结构特点
环氧玻璃钢电气绝缘倍压桶
空气绝缘、无泄漏之虑
操作箱特点
高精度0.75UDC1mA单触按钮（精度≤2.0%）适合氧化锌避雷器试验
过压保护采用拨置，一目了然
立卧两用型国际标准机箱，方便现场
